سامانه‌ی مکانیزه‌ی کنتور فهام؛ پایش ولتاژ مشترکین

ولتاژ مشترک، همان‌طور که کنتور می‌بیند

تا پیش از این سامانه، شرکت توزیع راهی نداشت که ولتاژ واقعی مشترکین و انتهای فیدرها را ببیند. کنتورهای هوشمند فهام این داده را ثبت می‌کنند و سامانه‌ی مکانیزه‌ی کنتور فهام آن را به نقشه می‌آورد.

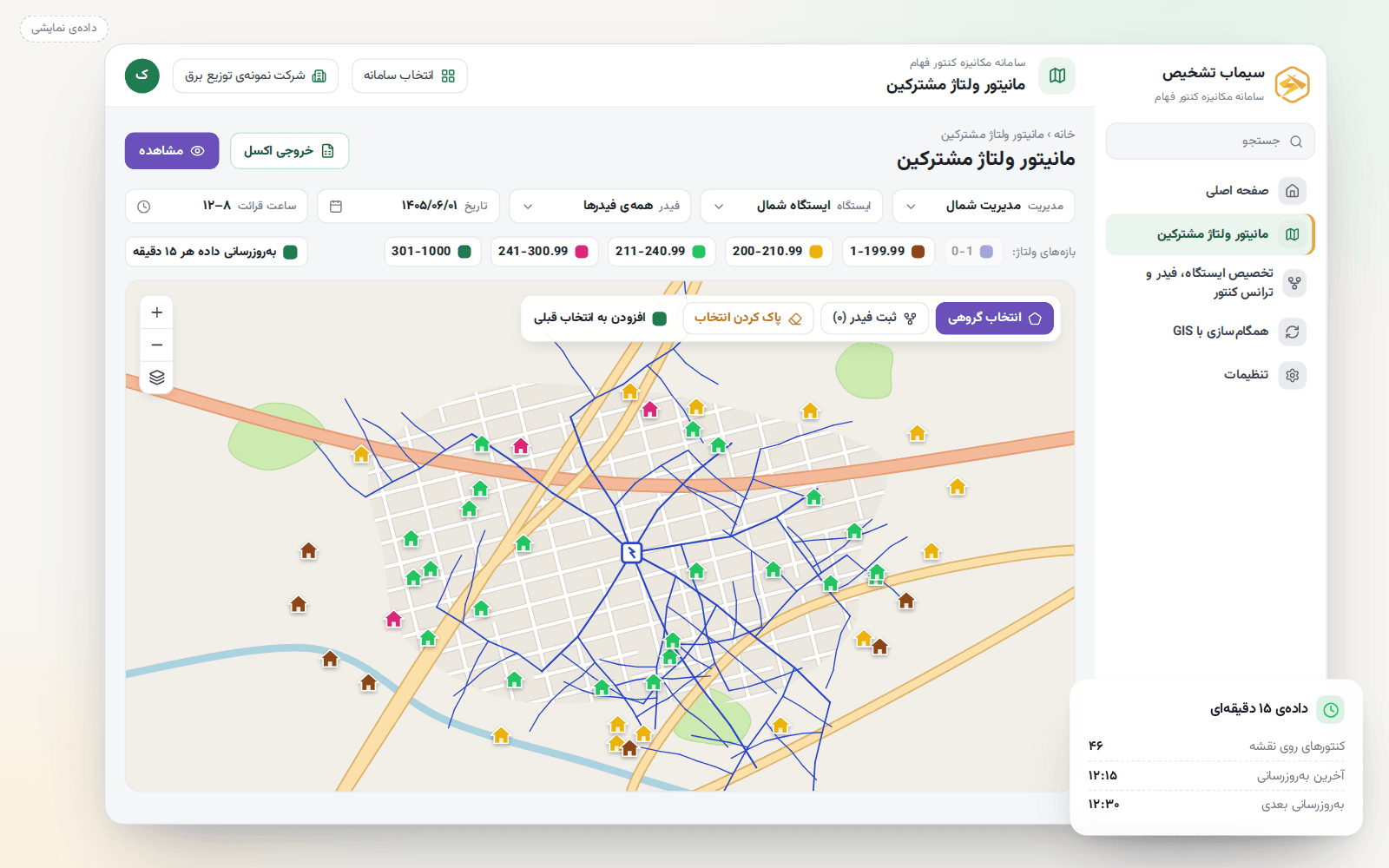

داده‌ی ۱۵ دقیقه‌ای ولتاژ و جریان کنتورها از سامانه‌ی سریر دریافت می‌شود. هر مشترک با رنگ بازه‌ای که ولتاژش در آن قرار می‌گیرد روی نقشه نمایش داده می‌شود. بازه‌ها و رنگ‌ها را خود شرکت تعریف می‌کند و هر بازه را می‌توان روی نقشه روشن یا خاموش کرد. با روشن کردن به‌روزرسانی خودکار، نقشه هر ۱۵ دقیقه تازه می‌شود.

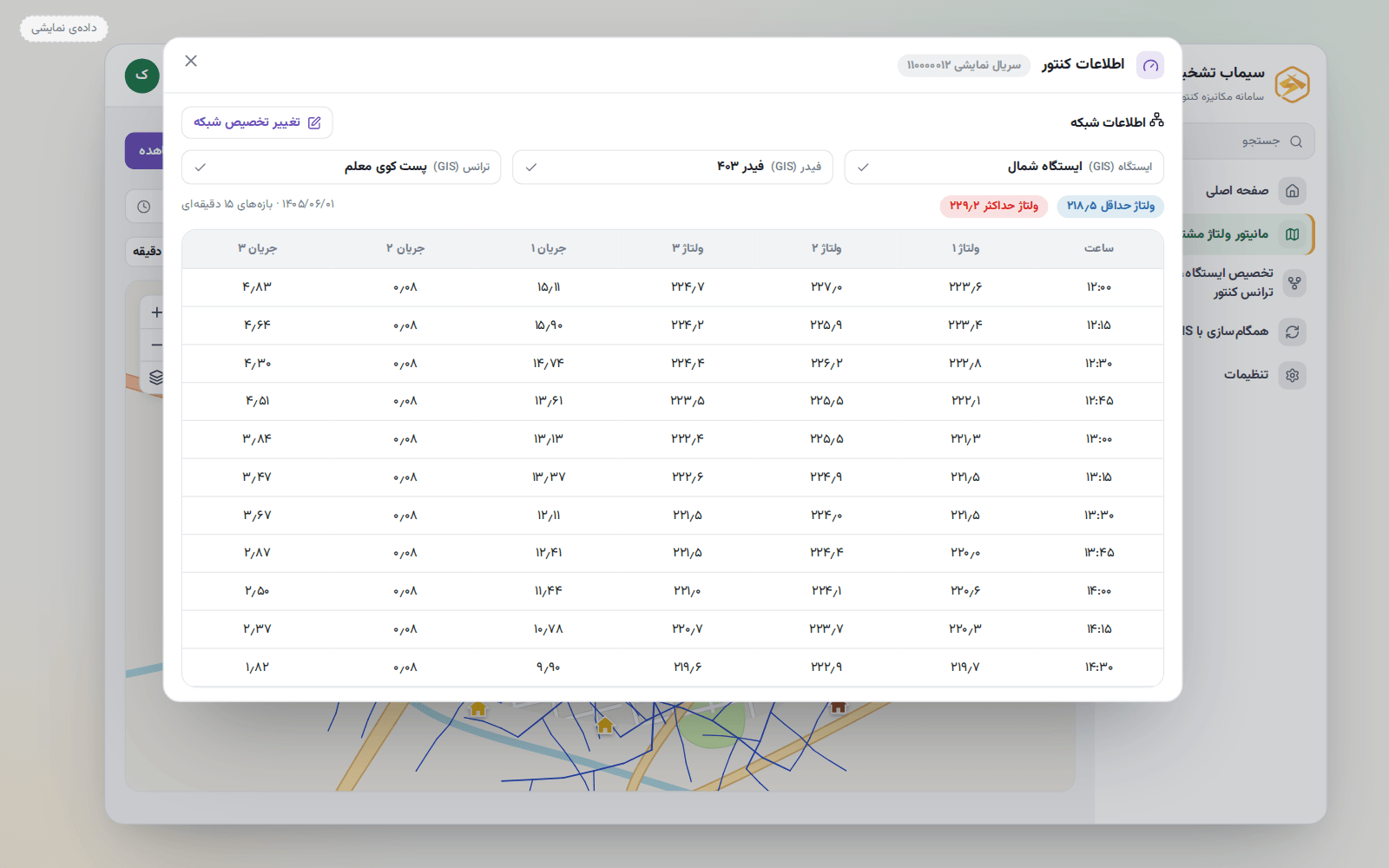

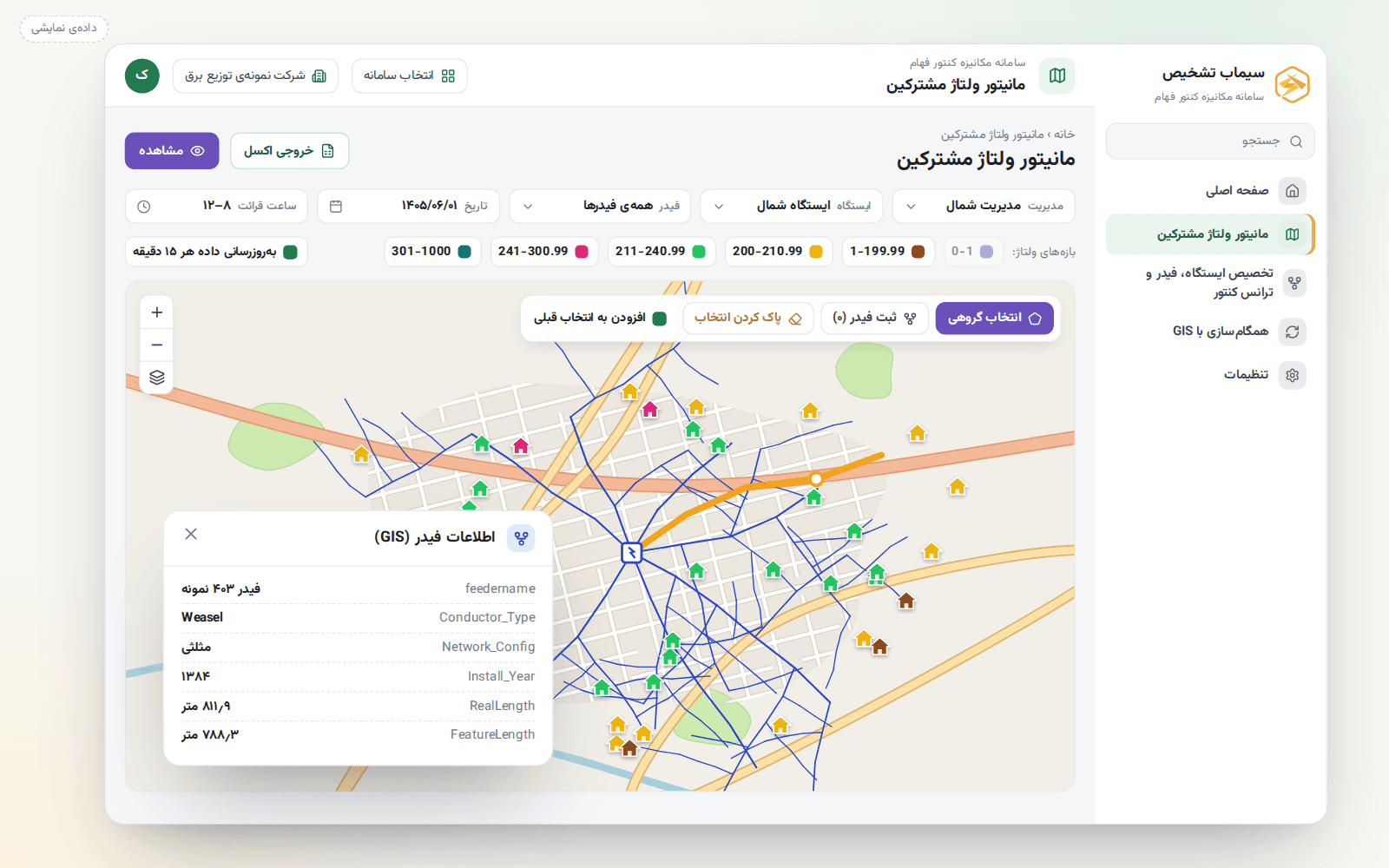

فیدرهای فشار متوسط از سامانه‌ی GIS شرکت زیر نقشه دیده می‌شوند. کارشناس با کلیک روی کنتور مشترکین انتهای هر فیدر، ولتاژ و جریان سه فاز آن‌ها را در هر بازه‌ی ۱۵ دقیقه، همراه ولتاژ حداقل و حداکثر می‌بیند.

کنتور در بستر شبکه

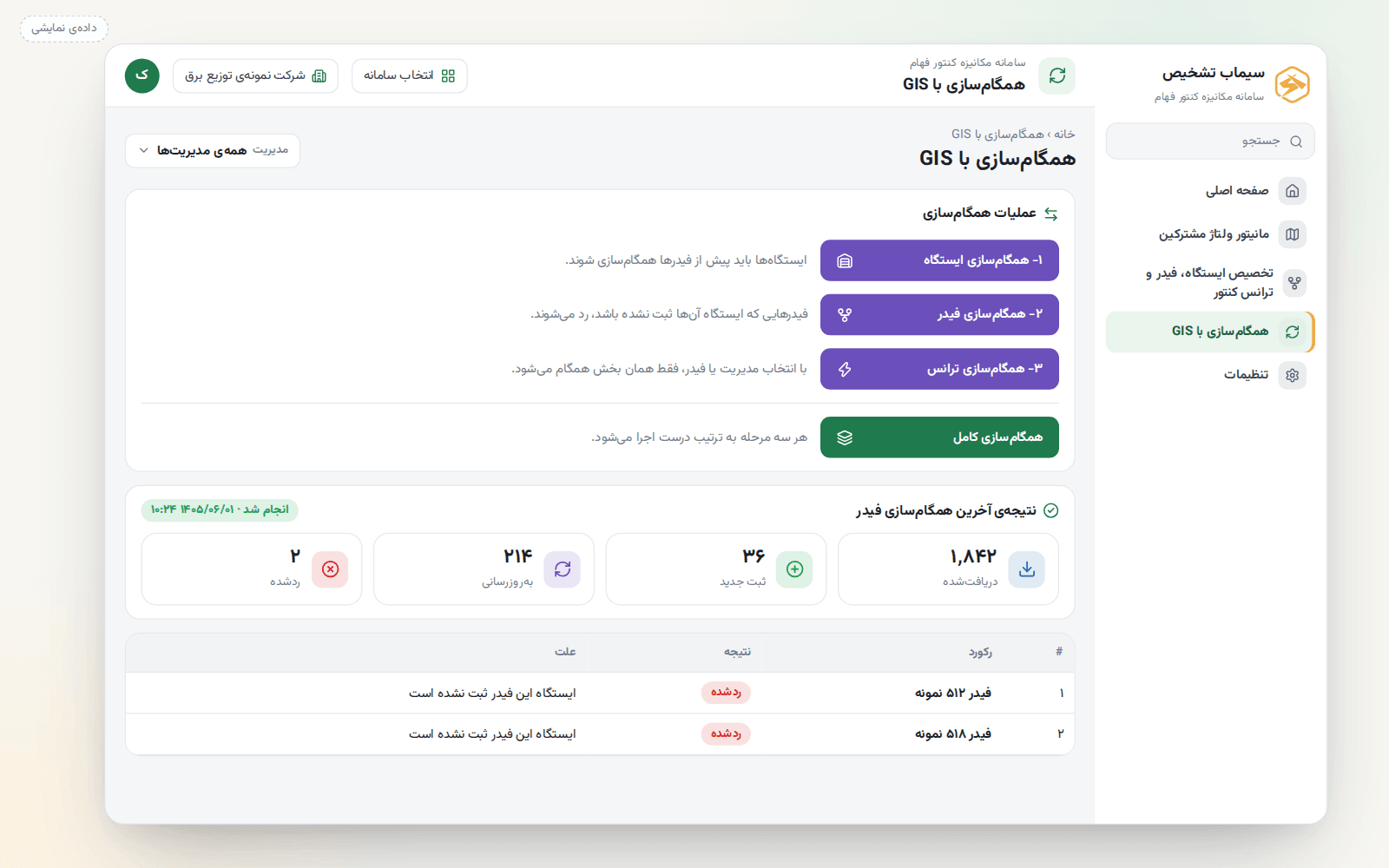

داده‌ی کنتور وقتی ارزش بیشتری دارد که معلوم باشد مشترک از کدام ایستگاه، فیدر و ترانس تغذیه می‌شود. سامانه ایستگاه‌ها، فیدرها و ترانس‌ها را از GIS شرکت همگام می‌کند و نتیجه را با شمارنده‌های دریافت‌شده، جدید، به‌روزشده و ردشده گزارش می‌دهد.

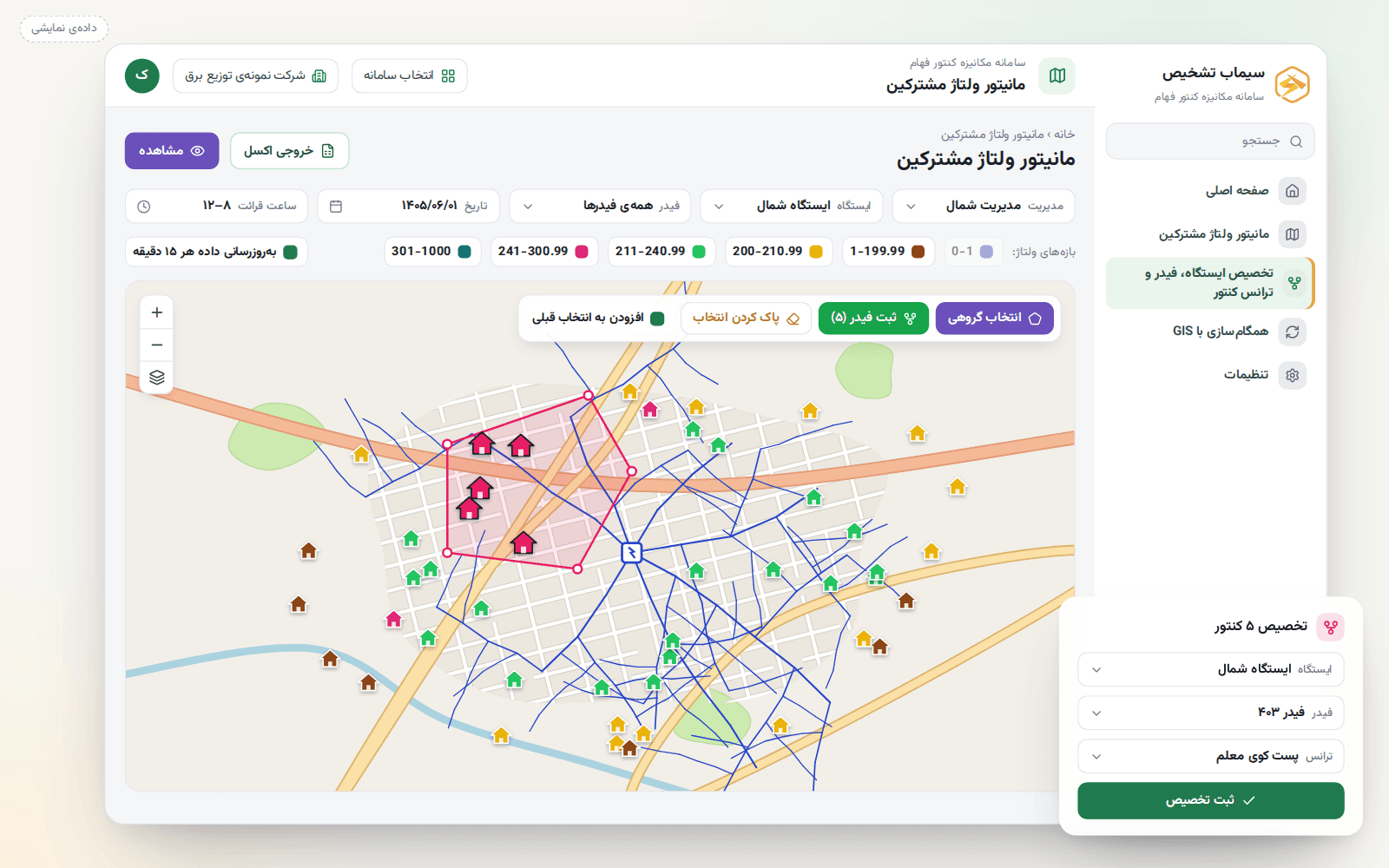

کارشناس روی نقشه دور کنتورهای یک محدوده چندضلعی می‌کشد و همه را یکجا به فیدر تغذیه‌کننده تخصیص می‌دهد. ترانس هر کنتور هم از پنجره‌ی اطلاعات کنتور یا در صفحه‌ی جدولی تکمیل می‌شود. سامانه سازگاری ایستگاه، فیدر و ترانس را کنترل می‌کند و وضعیت تخصیص با خروجی اکسل قابل بررسی است.
